一、企业简介

山东泰开电缆有限公司位于山东省泰安市国家高新技术开发区，是泰开集团全资子公司。2007年6月份成立，注册资金6.05亿，现有员工近700人。

公司拥有生产和检测设备200 余台（套），有从芬兰、德国、瑞士等国家引进的500kV超高压立式交联生产线（3条）、700kV串联谐振局放耐压试验系统、DESMA全自动注射机和2KM硅橡胶混配器等世界领先水平的设备；也有南京艺工、青岛沃克35kV交联生产线（7条），广意永雄、合肥神马、无锡恒泰、上海蓝波、上海杰智等一批国内领先水平的生产和检测设备等，自动化程度达到国内行业厂家先进水平。

公司产品范围包含1-500kV电力电缆、电气装备用电线电缆、特种电线电缆、220kV及以下电缆附件和绝缘母线等系列。产品执行国家标准和国际标准组织生产，坚持走质量兴企之路；先后通过了质量、环境、职业健康安全、两化融合、知识产权、能源管理体系，中国强制性产品、中国环境标志产品认证；同时，坚持科研和技术创新工作，与哈理工、山大、中国电科院、上缆所等高校与研究机构合作，加强新产品的研发与成果转化工作；参与国家、行业、团体以及企业标准制定22项；拥有4项发明和21项实用新型专利（正在受理发明专利3项）。

公司成立至今，已具备30亿的生产规模；市场主要分布于国电、南电、内蒙古三大电网，五大发电集团，央企、民企、新能源等优质客户和城市建设、民生保障等主要市场，产品稳定运行于亚太峰会、北京奥运会、上海世博会、南水北调等国家电力、民生保障等重点基础设施工程项目；与此同时，公司积极关注海外市场、取得KEMA试验报告等含金量门槛，逐步培育走向国际市场。

目前公司已获得国家高新技术企业，省级“专精特新”企业、省企业技术中心、省节水型企业；泰安市“智能化电缆及附件产业技术研究院”、工程实验室、首批工业设计中心；先后被授予中国驰名商标，山东知名品牌、山东优质品牌，“科学发展先进企业”、“守合同重信用企业”、“省级智能制造场景”、“省级数字经济晨星工厂”、“市级智能制造场景”、“市级工业互联网平台”等荣誉称号。

二、项目名称

（一）项目名称

局放耐压试验检测数字化管理

（二）项目亮点

局部放电测试是电力设备制造和运行中的一项重要预防性试验。交流耐压试验是鉴定电气设备绝缘强度最直接的方法，能真实有效地发现绝缘缺陷。局放耐压试验是鉴定电缆产品绝缘强度的安全预防性试验，是电缆产品能否满足质量检验的最后一关。以前，试验信息只在纸质单据上记录是否通过等结论，无法共享查询试验结果，更无法再现产品的试验过程及数据。当电缆出现击穿等异常状况时，无法追溯详细的试验过程信息，缺乏足够的数据支撑；另一方面，在客户施工过程或产品投运后产生质量问题时，单凭一张纸质单据，不足以证明产品的质量状况。

上线局放耐压试验数字化管理软件后，将产品的局部放电、交流耐压试验过程、试验场地等信息进行数据、图像、视频三位一体连续采集记录，产生数据，实现数字化管理；同时可通过管理软件对试验过程进行回放及数据分析，不断地对试验方法、生产工艺进行改进和提升，对其功能不断延申，服务方向不断扩展。局放耐压试验不再是一张纸质的单据，而是一个完整的试验过程记录，随时可视化呈现原试验过程，实现产品的可追溯性。

通过网络将局放耐压数字化管理软件采集的试验信息上传至MES服务器进行保存，可通过协同平台可随时、随地查看试验过程信息，实现网络化协同、数据共享。

三、项目介绍

局放耐压试验数字化管理是公司数据采集平台的延伸，将数采对象从生产设备扩展到试验设备，截止到目前公司一个高压局放试验室、三个中压局放试验室、一个低压耐压试验室完成试验数字化管理改造，实现试验过程、试验场景全记录，并可以随时可视化呈现原试验过程、产品跟踪追溯，为产品质量保驾护航。

1、安装局放试验管理终端，该终端软件将记录局放耐压设备动作、运行过程，并同时录制试验场地、试验控制室视频；实现试验过程全记录，并支持回放、上传至MES服务器。

2、在局放控制设备中安装数采软件，实时采集局放量，并将采集到的局放值同步至管理终端，每秒同步一次。

局放系统中采集实时数据

3、在耐压控制设备中安装数采软件，实时采集耐压值，并将采集到的耐压值同步至管理终端，每秒同步一次。

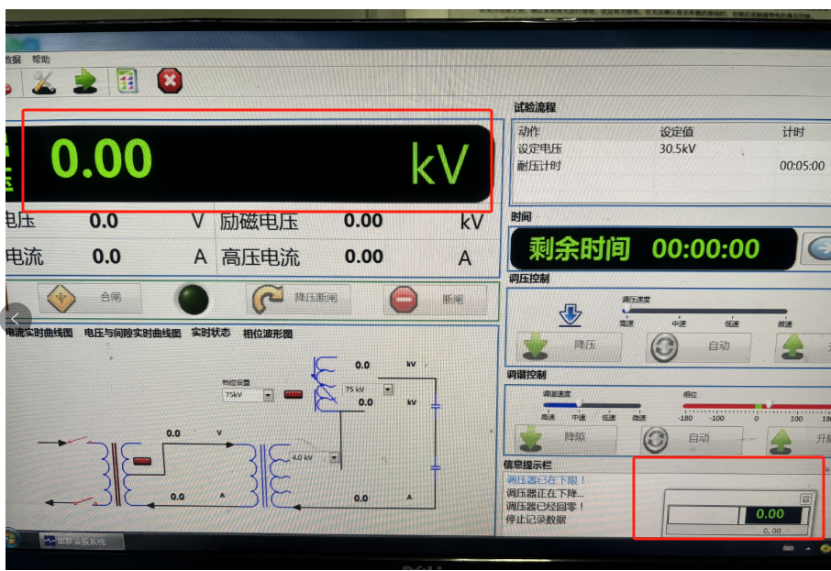

耐压系统中采集实时数据

4、试验场地、试验控制室安装摄像头，并将管理终端接入监控网络，管理终端配置该试验摄像头IP地址，实现监控画面的实时显示、同步存储。

5、局放耐压试验完成后，管理终端对试验步骤、试验记录、试验视频进行本地存储，可随时在本地再现试验过程。

6、通过数采网络，可将本地存储的试验步骤、试验记录、试验视频上传至MES服务器，并可在协同平台查看试验信息。

四、应用成效

在进行局放耐压数字化管理以前，局放耐压试验的记录仅有一张纸质单据，无法体现整个试验过程。当电缆产品在局放耐压试验中出现异常情况时，经常与生产车间出现推诿扯皮，导致质检工作被动。

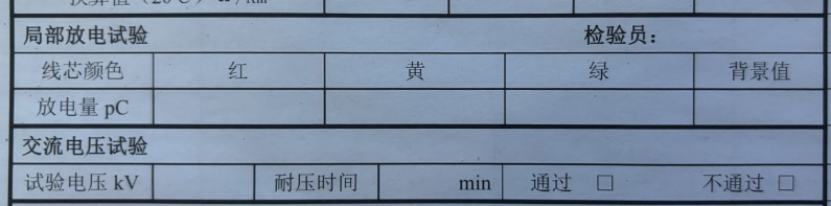

局放耐压试验-纸质记录

公司上线局放耐压数字化管理软件以后，对局放试验过程中的局放值、耐压值、试验场地视频进行记录，并可以随时进行试验过程回放，再现试验过程；通过回放逐步分析试验步骤、线缆反馈情况，进而发现何处、何值、何时导致的异常，进而改进生产工艺，不断优化产品质量。

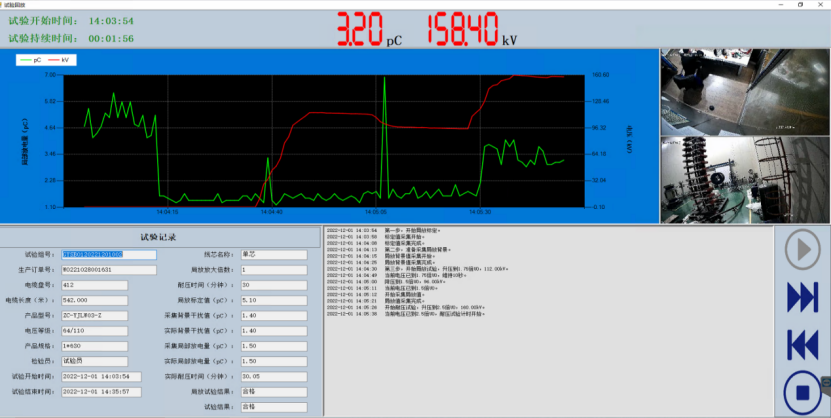

局放耐压试验-回放

当线缆产品在局放耐压过程中出现异常时，可通过管理终端回放试验过程，与生产车间一同查看分析试验过程信息，避免内部扯皮的现象，提升工作效率。

通过网络平台，将局放耐压试验数据推送至MES服务器，通过协同平台可随时、随地查看试验记录、步骤、试验过程数据，提升公司数字信息化管理进程。

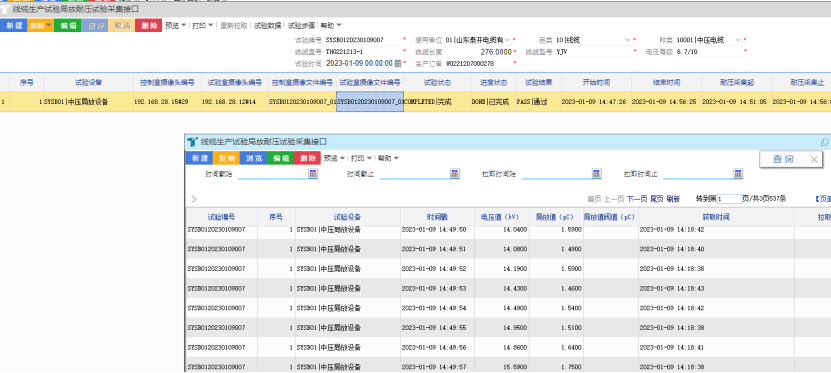

协同平台网页-试验记录-试验数据
